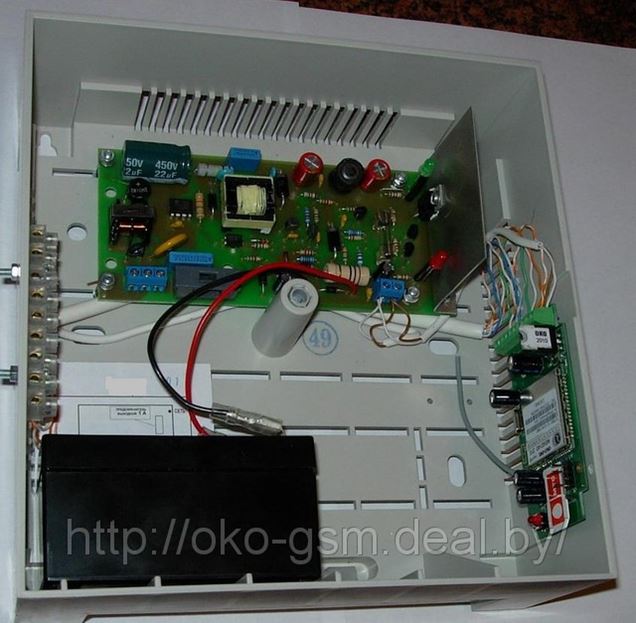

Пульс-803, Минск

Автономное устройство мониторинга и управления - упрощенная версия Пульс-802 (отличие - нет возможности снятия и постановки с помощью клучей ТМ (таблеток).

ИНСТРУКЦИЯ ПУЛЬС-803

Данное Устройство предназначено для контроля, управления и оповещения о состоянии объекта с помощью мобильного телефона, используя GSM-сеть сотовой связи.

ОПИСАНИЕ ВХОДОВ

Вх1 – вход с задержкой тревоги от 0 до 90 секунд . С начальными установками при нарушении входа (обрыв минуса) во время охраны разово предоставляется задержка 30 секунд для снятия охраны, при этом часто моргает светодиод на считывателе. Если вход не используется, то его необходимо закоротить на минус.

Вх2 – вход «нормальный» (моментальная тревога с сиреной при нарушении в режиме охрана). Если вход не используется, то его необходимо закоротить на минус.

Вх4 – вход «нормальный» (моментальная тревога с сиреной при нарушении в режиме охрана). Если вход не используется, то его необходимо закоротить на минус.

ОПИСАНИЕ ВЫХОДОВ

Св+ ,Св- – светодиод считывателя. При охране светодиод горит, без охраны не горит, когда ВСЕ входы-1,-2,-4 в нормальном состоянии (соединены на минус). Если вне охраны есть нарушенный вход, то светодиод периодически короткими вспышками показывает номер нарушенного входа (1,2 или 4). Во время задержки постановки на охрану светодиод медленно моргает, а во время задержки тревоги при нарушении входа-1 он моргает часто.

Сир+, Сир- – Сирена. В режиме охрана при нарушении входа-1 или входа-2 включается сирена на 1 минуту. Можно подключать сирену, потребляющую не более 0,3А.

Вых3 – пользовательский выход для управления внешним устройством. Включение и выключение выхода через DTMF-команды или SMS-команды. При включении на выходе-3 появляется минус. Можно подключать нагрузку до 0,3А.

ВКЛЮЧЕНИЕ ПРИБОРА

После подачи внешнего питания внутренний светодиод начнет часто моргать. Необходимо подождать регистрации устройства в сотовой сети около 1 минуты. После регистрации внутренний светодиод будет делать периодические вспышки: одна – хороший уровень принимаемого сигнала, две - средний, три – низкий.

МИНИМАЛЬНАЯ НАСТРОЙКА ПРИБОРА

Необходимо позвонить на устройство с Вашего мобильного телефона, после чего номер Вашего телефона запишется в энергонезависимую ячейку памяти прибора «Хозяин-1». Или отправить СМС 123411+37529*******

ОПИСАНИЕ АЛГОРИТМА РАБОТЫ ПРИБОРА

Для постановки на охрану необходимо отправить СМС 123400. Для снятия с охраны необходимо отправить СМС 123401. Постановка на охрану без задержки и снятие охраны производится также и тоновым набором с Вашего телефона (DTMF-команды). Для этого необходимо позвонить на номер SIM-карты устройства, далее устройство ответит на звонок и сделает тональный сигнал, после которого Вам необходимо набрать на клавиатуре *1 (звездочка, один) для постановки на охрану или *0 (звездочка, ноль) для снятия охраны. При выполнении команды происходит звуковое подтверждение. После ввода необходимой команды завершите разговор. В режиме охрана при срабатывании датчика устройство будет отсылать sms-сообщение и производить тревожный звонок на Ваш телефонный номер (всего 8 номеров оповещения можно ввести в память прибора). При поднятии трубки Вы можете, например, выключить режим охраны, набрав на клавиатуре *0, после чего тревожный цикл оповещения прекратится. Соединение с Хозяином длится до 4 минут с момента введения последней верной dtmf-команды, после чего прибор делает отбой. Если во время постановки на охрану были нарушены какие-либо входа-1,-2,-4, то происходит разово тихий цикл тревожного оповещения.

При нарушении входа-1 разово предоставляется задержка в 30 секунд для снятия охраны, при этом часто моргает светодиод считывателя. Если охрану не снять, то последует далее тревожный цикл оповещения (Сирена, sms, звонки).

При выкл/вкл 220В, разряде резервного аккумулятора, понижении баланса SIM-карты ниже установленного порога происходит sms-оповещение на номер Хозяина-1.

При нарушении шлейфа входа-1,-2,-4 происходит разово тревожный цикл оповещения: sms и звонки на телефонные номера Хозяев-1…-8, а при восстановлении шлейфа происходит разово цикл sms-оповещения на Хозяев-1..-8. С заводскими настройками выставлено «автоподнятие» трубки прибором при входящем звонке Хозяина для тонового управления. Этот режим можно выключить с помощью sms-команды, после чего входящий звонок Хозяина без соединения будет изменять состояние охраны на противоположенное значение (прибор будет отбивать входящий звонок).

Телефонные номера Хозяев-1…-8, способ тревожного оповещение (смс, звонок), длина задержки постановки на охрану по входу-3, длина задержки тревоги по входу-1, тип входа-2, режим входа-3, текст sms-оповещений, порог слежения за балансом SIM-карты устанавливаются с помощью sms-команд.

СБРОС В ЗАВОДСКИЕ НАСТРОЙКИ

Выключить устройство. Подать внешнее питание на прибор, при этом необходимо нажать и удерживать кнопку управления на протяжении всей серии коротких «вспышек» внутреннего светодиода (около 5 - 7секунд), после чего кнопку необходимо отпустить. Внимание! После сброса нужно повторить операцию настроек.

УПРАВЛЕНИЕ С ПОМОЩЬЮ DTMF-КОМАНД (ТОНОВЫЙ НАБОР)

В режиме соединения с прибором возможно управление с помощью тонового набора (DTMF-команды). Все команды начинаются со * (звездочка), длительность нажатия на клавишу не менее 0.5с, пауза между нажатиями не менее 0.5с. При выполнении команды происходит звуковое подтверждение.

Список команд:

*0 снятие с охраны

*1 постановка на охрану

*2 SMS-ответ с информацией о состоянии прибора

*3 выключить Сирену.

*4 включить Сиренау. Включается на 1 минуту.

*5 выключить пользовательский выход-3.

*6 включить пользовательский выход-3.

*9 рестарт устройства (аналог выключения и включения питания прибора)

*#01 / *#02 выключить / включить дополнительное усиление микрофона

НАСТРОЙКА И УПРАВЛЕНИЕ С ПОМОЩЬЮ SMS-КОМАНД (с любого телефонного номера)

В начале sms-сообщения содержится секретный код управления 1234, состоящий из четырех символов и который можно изменить. Далее следует код команды и ее параметр (необязательный и это зависит от кода команды). В одном sms-сообщении можно передать несколько команд, которые необходимо разделить запятой (секретный код 1234 только в начале sms). Все sms-команды содержат ТОЛЬКО латинские символы!!!

Список sms-команд и их примеры:

123400 снятие с охраны.

123401 постановка на охрану без задержки.

123402 прибор отошлет sms-ответ о состоянии прибора.

123403USSD прибор выполнит USSD запрос, ответ сети в латинице пересылается на Хозяина через SMS (в кириллице не работает). Например, 123403*100# - запрос на Баланс SIM-карты, 123403*120# - запрос на баланс SIM-карты «Привет».

123405 выключить выход-3 прибора.

123406 включить выход-3 прибора.

123407 команда «Позвони мне». Устройство позвонит на номер отправителя этого сообщения и после поднятия трубки будет удерживать соединение до 4 минут с момента введения последней верной dtmf-команды.

123409 прибор отошлет sms-ответ о настройках прибора.

12341NPHONE где N – 1,2,3…8 - запись Хозяина-N в память прибора, PHONE – телефонный номер в международном формате Хозяина-N. Предыдущие номера в памяти прибора запишутся на новые значения. Например, 123411+375291111111,12+375332222222,13+375443333333 - в память прибора запишутся номера телефонов Хозяев-1,-2,-3.

12342N где N – 1,2,3…8 - удаления Хозяина-N из памяти прибора. Например, 123422,23,24 - из памяти прибора удалятся номера Хозяев-2,-3,-4.

123430CONFIG команда вкл/выкл sms-оповещения на Хозяев, CONFIG – 8 символов: «0» (выкл) или «1» (вкл) настроек, начиная с Хозяина-1 и заканчивая Хозяином-8. Например, 12343011110000 – включить смс-оповещение для Хозяев-1,-2,-3,-4 и выключить для Хозяев-5,-6,-7,-8. С заводскими настройками все включено 12343011111111.

123431CONFIG команда вкл/выкл тревожного звонка на Хозяев, CONFIG – 8 символов: «0» (выкл) или «1» (вкл) настроек, начиная с Хозяина-1 и заканчивая Хозяином-8. Например, 12343111001100 – включить тревожный звонок для Хозяев-1,-2,-5,-6 и выключить для Хозяев-3,-4,-7,-8. С заводскими настройками все включено 12343111111111.

123432CONFIG команда вкл/выкл автоподнятие для Хозяев, CONFIG – 8 символов: «0» (выкл) или «1» (вкл) настроек, начиная с Хозяина-1 и заканчивая Хозяином-8. Например, 12343200001111 – включить автоподнятие для Хозяев-5,-6,-7,-8 и выключить для Хозяев-1,-2,-3,-4. С заводскими настройками все включено 12343211111111. С выключенным автоподнятием при входящем звонке Хозяина происходит отбой и изменение состояния охраны на противоположенное. Постановка в охрану происходит без задержки.

123433CODE команда смены секретного кода sms-управления устройством, где 1234 – старый секретный код (заводской), CODE – новый секретный код от 0000 до 9999. Например, 1234330000 запишется новый код 0000, 1234334321 запишется новый код 4321.

123434ZF команда установки порога Баланса SIM-карты прибора, где ZF - порог от 00 до 99 единиц, 00 – выключено (заводское значение), а 99 это 1000 единиц. USSD-запрос на Баланс устанавливается sms-командой 123435USSD и выполняется один раз каждые сутки (анализируется ответ оператора в латинице). При балансе ниже установленного порога результат запроса разово отсылается через sms на Хозяина-1. Например, 12343499 установка порога в 1000 рублей.

123435USSD записать в память прибора USSD запрос, который будет использоваться при автоматическом слежении за балансом SIM-карты. Например, 123435*100# - ussd-код Баланса SIM-карты. 123435*120# - ussd-код Баланса SIM-карты «Привет».

123436N установить задержку постановки на охрану входом-3, где N – от 0 до 9. Цена единицы около 10 секунд. Заводское значение 3. Например, 1234360 выключить задержку, 1234369 установить задержку 90 секунд.

123437N установить задержку тревоги для входа-1, где N – от 0 до 9. Цена единицы около 10 секунд. Заводское значение 3. Например, 1234370 выключить задержку, 1234376 установить задержку 60 секунд.

12344NTEXT установить текст sms-оповещения, где N - 0,1,2,4,9 (вкл.220В, вход-1,-2,-4 норма, вкл. охраны). TEXT – текст в латинице до 19 символов на вход. Например, 123440220V OK,41VXOD1 OK,49OXPAHA ON

12345NTEXT установить текст sms-оповещения, где N - 0,1,2,4,9 (выкл. 220В, вход-1,-2,-4 нарушен, выкл. охраны). TEXT – текст в латинице до 19 символов на вход. Например, 123450220V NO,52VXOD2 NO,59OXPAHA OFF.

123461TEM установить пороговое значение температуры Тмин внешнего датчика DS1821, при переходе которой происходит sms-оповещение на Хозяина-1, TEM – значение температуры от внешнего датчика, например, 025, -10, 005, 120 (три символа!!!). Заводское значение 5˚С (005). Пример, 123461010 установить Тмин=10˚С, 123461-05 установить Тмин=-5˚С. Диапазон -55 … 125.

123462TEM установить пороговое значение Тмакс температуры внешнего датчика DS1821, при переходе которой происходит sms-оповещение на Хозяина-1, TEM – значение температуры от внешнего датчика, например, 040, -07, 005, 065 (три символа!!!). Заводское значение 40˚С (040). Пример, 123462030 установить Тмакс=30˚С, 123462009 установить Тмакс=9˚С. Диапазон -55 … 125.

1234782 задать режим постановки/снятия с охраны ключом ТМ (таблеткой)!!!

1234790 выключить sms-оповещение на Хозяина-1 при постановке/снятии охраны любым способом (заводское значение).

1234791 включить sms-оповещение на Хозяина-1 при постановке/снятии охраны любым способом.

1234792 выключить sms-оповещение на Хозяина-1 при вкл/выкл.220В.

1234793 включить sms-оповещение на Хозяина-1 при вкл/выкл.220В (заводское значение).

1234795 установить режим входа-4 как «нормальный» (моментальная тревога с сиреной при нарушении в режиме охрана).

1234796 выключить сигналы сирены при постановке/снятии охраны (заводское значение).

1234797 включить сигналы сирены при постановке (один короткий сигнал) /снятии (два коротких сигнала) охраны.
